高速单面瓦楞纸板生产线

收藏
商品说明





单面瓦楞纸板生产线是生产单面瓦楞纸板的专用设备,主要由原纸架,单面瓦楞机,预热器,单层桥架,纵横切纸机,堆码机以及蒸汽加热系统,空气压缩系统,

制胶循环系统等设备组成。瓦楞楞形为UV偏V型,楞型有A、C、B、E四种楞型可任选,设计速度200m/min,幅宽2200毫米、2500毫米、2800毫米。

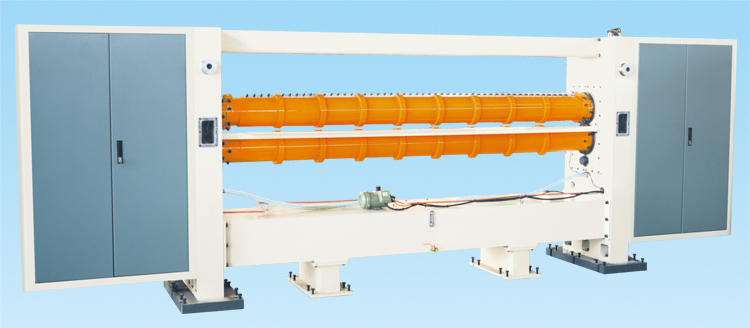

DZQ2型全自动单瓦薄刀纵切机

* 纵切刀排单独立伺服控制,排单快速、精确、可靠,单排纵切可实现1-3

秒换单,选配双排纵切可实现0秒换单。

* 合金钢薄刀纵切,自动磨刀、自动润滑,刀片寿命长、分切质量高。

* 超薄钨钢合金刀分纸,自动或手动磨刀,实现高质量分切。

* 精密齿轮齿条传动,机械定位精度高,排单迅速,精准可靠。

* 纵切速度采用伺服电机,伺服控制,自动同步纸板手动。

* 纵横切分体式设计,方便调刀换刀和维修。

* 标配吸废口,左右吸废口位置永磁同步伺服控制跟随边刀同步调整。

* 标配通讯、控制接口,与中央监控管理系统联网,实现自动换单与

订单管理。

* 最小切宽:170mm。

* 速度:200m/min; 幅宽:2500mm、2800mm。



1630371747401159.jpgDZQ1型全自动单瓦薄刀纵切机

* 全部采用电脑控制,实现自动换单,减少停机带来的浪费,从而大大

提高了生产效率。

* 超薄钨钢合金刀分纸,自动/手动磨刀,刀片使用寿命长,实现高质量分切。

* 纵切刀排单采用独立伺服控制,精准快速3-8秒换单。

* 精密滚珠丝杆,高质量直线导轨,确保分切定位精度。

* 标配吸废口,将分纸边吸走粉碎。

* 纵切输出部采用上下皮带夹紧输送,精准输送到横切刀位。

* 采用高品质人机界面与高性能PLC组成,实现自动换单预订单管理,储存。

* 最小切宽:230mm。

* 速度:150m/min、200m/min;

   幅宽:1800mm、2200mm。









DLH2型全自动双驱螺旋刀横切机

* 主机框架式结构、模块化设计,精密加工、精密装配,设备长期稳定运行。

* 合金钢薄壁螺旋刀轴、精密滚针轴承支撑,低惯量、高刚度。

* 合金钢精密斜齿传动,齿轮侧隙小、噪音低,合金钢锯齿螺旋刀横切,

切纸平稳、整齐、精准。

* 采用高品质交流伺服电机,进口专用伺服驱动器控制,低能耗,裁切精准。

* 具备多组订单处理功能,自动更换下批订单警示,操作简单便利。

* 采用单层螺旋刀,裁切平稳,效率高。

* 螺旋刀由特殊材料制成,刀辊结构设计合理,刀具使用寿命长。

* 机械结构设计合理,机械造型美观。

* 配自动润滑系统,齿轮、轴承循环润滑、散热。

* 切断精度: ±1mm。

* 切长范围400-9999mm。

* 速度:200m/min; 幅宽:2500mm、2800mm。


DLH1型全自动单瓦螺旋横切机

* 全电脑控制、高精准裁切不同规格纸板,自动换单并提供换单前警示讯号。

* 主体框架式结构,精密加工,精密装配。

* 刀辊采用双螺旋结构,剪刀式裁切,高效率,传动平稳。

* 螺旋刀采用特殊合金材料制成,刀具使用寿命更长。

* 合金钢精密斜齿传动,齿轮侧隙小,噪音低,裁切平稳,精准,整齐。

* 德国前进伺服驱动器与高品质交流伺服电机,实现高精准,低能耗。

* 高品质工业计算机控制系统,标配16寸高清显示器,便于现场操作。

* 裁切精度:匀速时≤±1mm。

* 切长范围:400-9999mm。

* 速度:150m/min、200m/min; 幅宽:1800mm、2200mm。








DDM3型全自动小吊篮双工位堆码机

* 动力均采用伺服电机,伺服驱动器控制进纸堆叠输送,输送速度与

纸板同步。

* 三段皮带配有独立的动力驱动,易于完成不同速度、不同裁切长度

下的纸板的排出、堆叠。

* 气动控制分批,电脑自动计数,自动换单快速,准确,双工位收纸。

*升降式接纸平台,电脑伺服控制升降,堆码平稳、整齐。

*后挡板伺服控制定位,快速换单,调整精准。

*伺服电机和伺服驱动器控制纸板横向输出,堆码达到设定数量自动

横排出纸。

*所有皮带轴和导纸轴表面镀铬处理,美观耐用。

*堆码长度:400mm-1600mm。

*堆码高度:300mm。

*设计速度:200m/min。

*幅宽:2500mm、2800mm。




6.jpgDDM2型全自动小吊篮堆码机


* 全自动吊篮式堆码,电脑自动控制,精准计数,订单迅速切换,自动换批,换单,

升降平稳,堆叠整齐。

* 输送段采用三段变频、伺服输送,配合真空吸附,确保纸板整齐叠加。

* 三组弹簧压条压纸导正,纸板整齐平稳输送。

* 二、三段间分批顶杆结构,自动计数,分批,保证堆码准确性。

* 后挡板伺服控制,电脑自动调整,换单自动,快速,准确,稳定。

* 平带式吊篮堆码平台,电脑控制升降,堆码平稳、整齐。

* 电脑自动控制纸板横向输出,堆码达到设定数量时自动横排出纸。

* 出纸侧标配接纸架,方便打包,码垛。

* 堆码长度:400-1600mm。

* 堆码高度:300mm。

* 设计速度:200m/min。

* 幅宽:1800mm、2200mm。

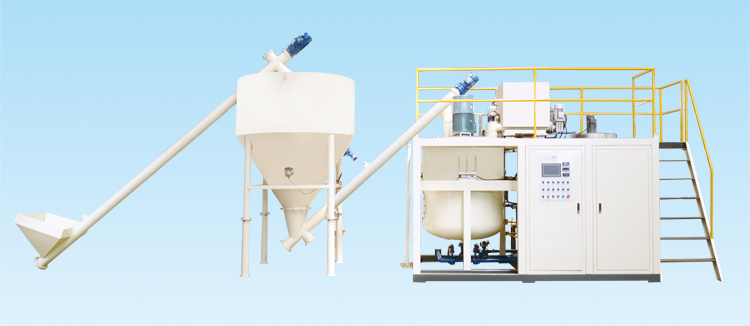

机器介绍

该设备是将制胶工艺全程自动化控制,可根据工艺、原材料以及天

气的变化选择配方,具有在线粘度检测系统,该设备广泛适用于国

内外各大中小型瓦楞纸板生产厂家。

功能介绍

1.本设备适用于二步法全自动制胶。

2.胶水制作过程全程自动化,避免人为因素影响。

3.确保胶水品质,提高生产效率,降低原纸损耗。

4.精 准称重模块结合PLC程序控制,确保配方准确和物料精 准投放。

5.操作简单,普通员工经简单培训后即可熟练操作。

6.多配方存储,可根据季节、天气和纸质因素选择制胶配方。

7.在线粘度控制系统。

8.废水再利用,节能环保。

9.自动选择配方,操作更加方便。

10.粉体泵输送淀粉,占地面积更小。

11.自动供胶,保证用胶不断胶。

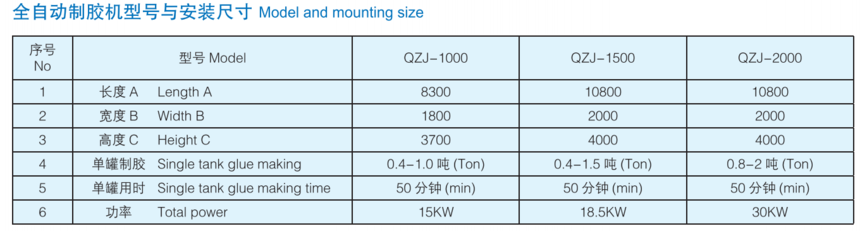

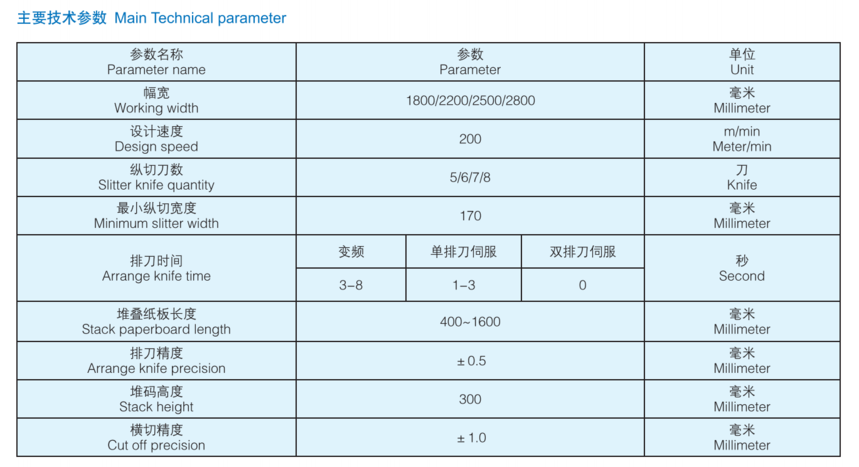

商品参数
