高速单面瓦楞纸板生产线

收藏
商品说明

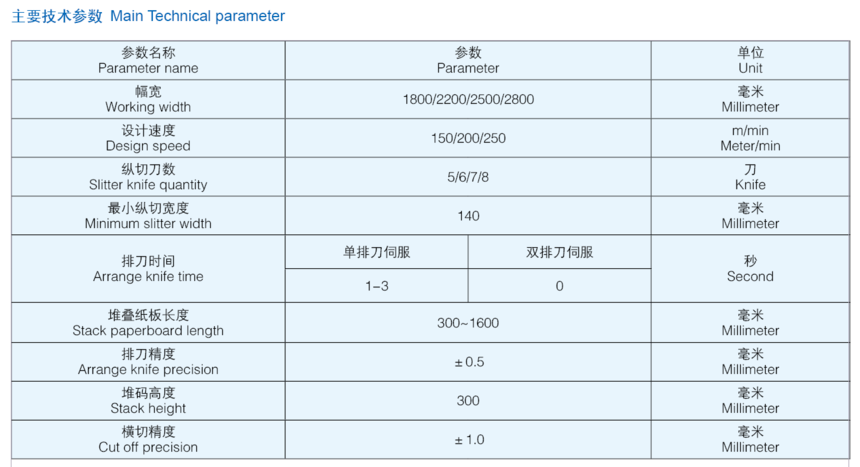

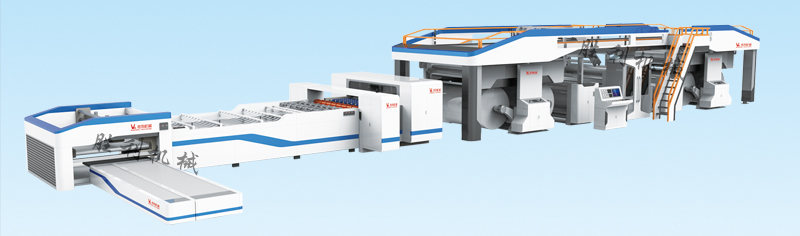

单面瓦楞纸板生产线是生产单面瓦楞纸板的专用设备,主要由原纸架,单面瓦楞机,预热器,单层桥架,单瓦纵切机、单瓦横切机,堆码机以及蒸汽加热系统,空气压缩系统,制胶循环系统等设备组成。瓦楞楞形为UV偏V型,楞型有A、C、B、E四种楞型可任选,设计速度150、200、250m/min,幅宽1800毫米、2200毫米、2500毫米、2800毫米。

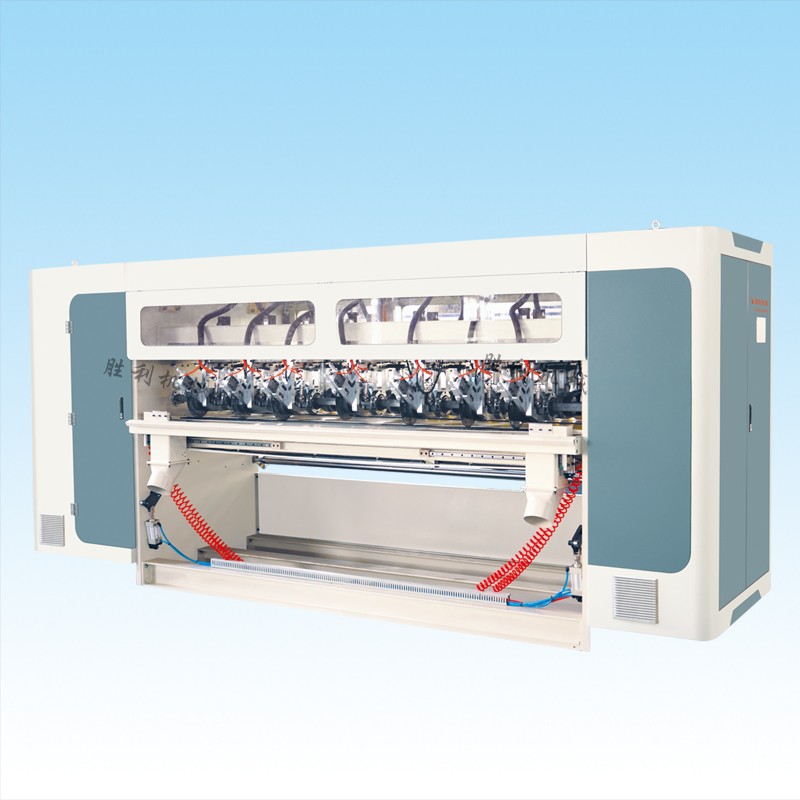

DZQ2型全自动单瓦薄刀纵切机

*纵切刀排单独立伺服控制,排单快速、精.确、可靠,单排纵切可实现1-3秒换单,

选配双排纵切可实现0秒换单。

*合金钢薄刀纵切,自动磨刀、自动润滑,刀片寿命长、分切质量高。

*超薄钨钢合金刀分纸,自动或手动磨刀,实现高质量分切。

*精.密齿轮齿条传动,机械定位精度高,排单迅速,精.准可靠。

*纵切速度采用伺服电机,伺服控制,自动同步纸板手动。

*纵横切分体式设计,方便调刀换刀和维修。

*标配吸废口,左右吸废口位置永磁同步伺服控制跟随边刀同步调整。

*标配通讯、控制接口,与中.央监控管理系统联网,实现自动换单与订单管理。

*蕞小切宽:单纵切140mm;双纵切:0mm

*速度:200/250m/min;

*幅宽:2500mm、2800mm。

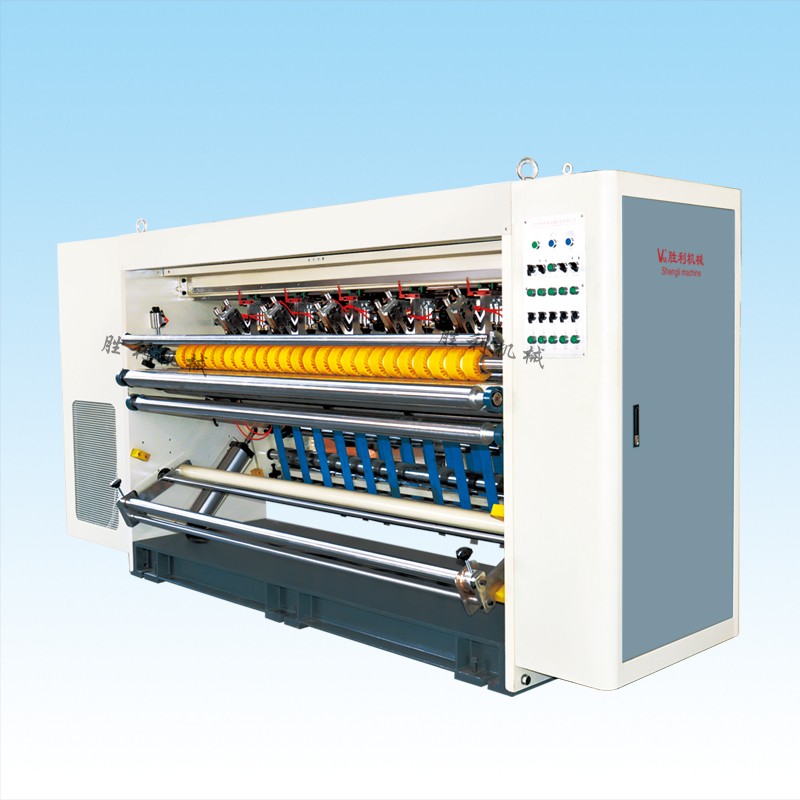

DZQ1型全自动单瓦薄刀纵切机

*全部采用电脑控制,实现自动换单,减少停机带来的浪费,从而大大提高了生产效率。

*超薄钨钢合金刀分纸,自动/手动磨刀,刀片使用寿命长,实现高质量分切。

*纵切刀排单采用独立伺服控制,精.准快速3-8秒换单。

*精.密滚珠丝杆,高质量直线导轨,确保分切定位精度。

*标配吸废口,将分纸边吸走粉碎。

*纵切输出部采用上下皮带夹紧输送,精.准输送到横切刀位。

*采用高品质人机界面与高性能PLC组成,实现自动换单预订单管理,储存。

*蕞小切宽:140mm。

*速度:150m/min、200m/min;    幅宽:1800mm、2200mm。

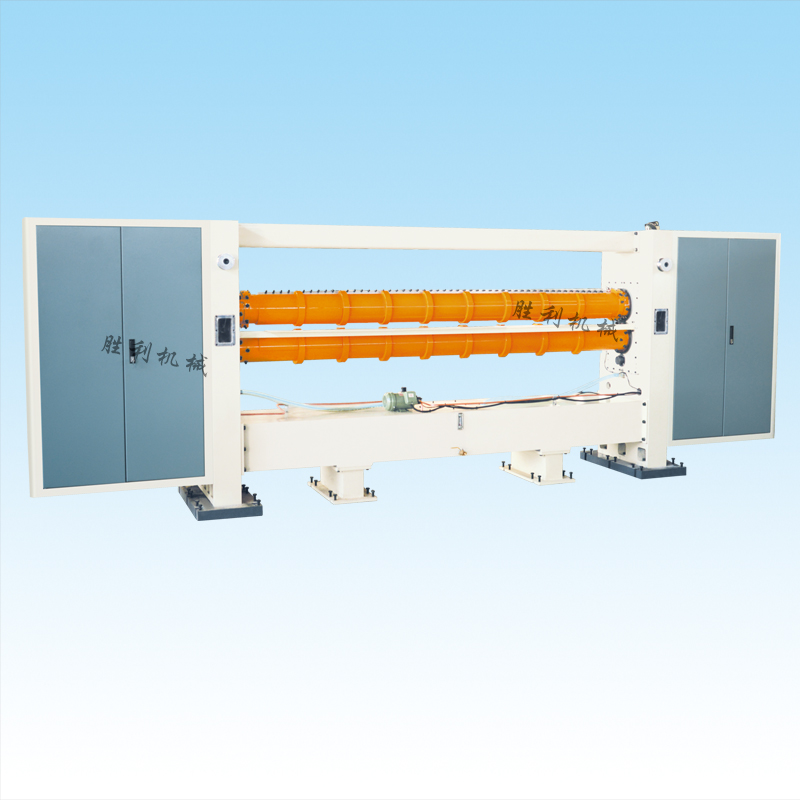

DHQ2型全自动双驱螺旋刀横切机

*主机框架式结构、模块化设计,精.密加工、精.密装配,设备长期稳定运行。

*合金钢薄壁螺旋刀轴、精.密滚针轴承支撑,低惯量、高刚度。

*合金钢精.密斜齿传动,齿轮侧隙小、噪音低,合金钢双边锯齿螺旋刀横切,切纸平稳、

整齐、精.准。

*采用高品质交流伺服电机,进口专用伺服驱动器控制,低能耗,裁切精.准。

*具备多组订单处理功能,自动更换下批订单警示,操作简单便利。

*采用单层螺旋刀,裁切平稳,效率高。

*螺旋刀由特殊材料制成,刀辊结构设计合理,刀具使用寿命长。

*机械结构设计合理,机械造型美观。

*配自动润滑系统,齿轮、轴承循环润滑、散热。

*切断精度: ±1mm。

*切长范围: 300-9999mm。

*速度:200/250m/min; 幅宽:2500mm、2800mm。










DHQ1型全自动单瓦螺旋横切机

*全电脑控制、高精.准裁切不同规格纸板,自动换单并提供换单前警示讯号。

*主体框架式结构,精.密加工,精.密装配。

*刀辊采用双螺旋结构,剪刀式裁切,高.效率,传动平稳。

*螺旋刀采用特殊合金材料制成,刀具使用寿命更长。

*合金钢精.密斜齿传动,齿轮侧隙小,噪音低,裁切平稳,精.准,整齐。

*德国前进伺服驱动器与高品质交流伺服电机,实现高精.准,低能耗。

*高品质工业计算机控制系统,标配16寸高清显示器,便于现场操作。

*裁切精度:匀速时≤±1mm。

*切长范围:300-9999mm。

*速度:150m/min、200m/min; 幅宽:1800mm、2200mm。

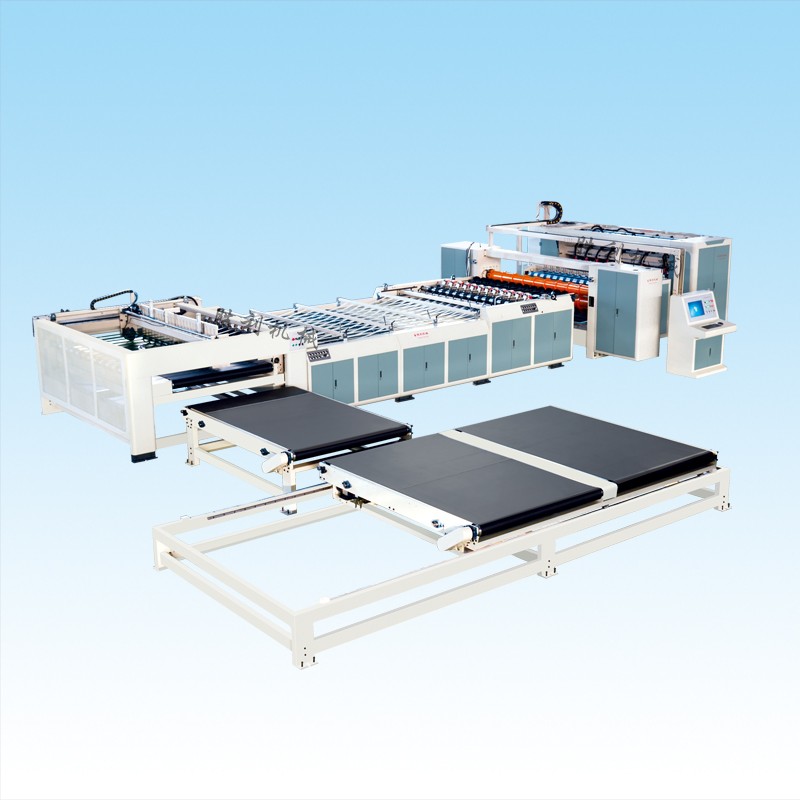

DDM4型全自动小吊篮双工位堆码机

*动力均采用伺服电机,伺服驱动器控制进纸堆叠输送,输送速度与纸板同步。

*三段皮带配有独立的动力驱动,易于完成不同速度、不同裁切长度下的纸板的排出、堆叠。

*气动控制分批,电脑自动计数,自动换单快速,准确,单、双工位均可收纸。

*升降式接纸平台,电脑伺服控制升降,堆码平稳、整齐。

*后挡板伺服控制定位,快速换单,调整精.准。

*伺服电机和伺服驱动器控制纸板横向输出,堆码达到设定数量自动横排出纸。

*所有皮带轴和导纸轴表面镀铬处理,美观耐用。

*堆码长度:300mm-1600mm。

*堆码高度:300mm。

*设计速度:200m/min、250m/min。

*幅宽:2500mm、2800mm。

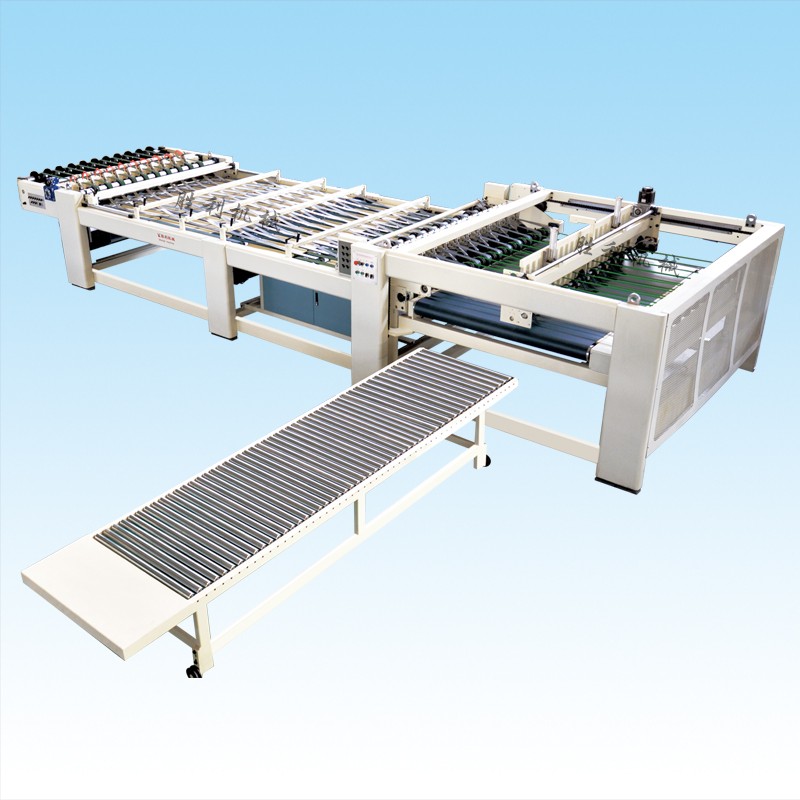

DDM1型全自动小吊篮堆码机

*全自动吊篮式堆码,电脑自动控制,精.准计数,订单迅速切换,自动换批,换单,

升降平稳,堆叠整齐。

*输送段采用三段变频、伺服输送,配合真空吸附,确保纸板整齐叠加。

*三组弹簧压条压纸导正,纸板整齐平稳输送。

*二、三段间分批顶杆结构,自动计数,分批,保证堆码准确性。

*后挡板伺服控制,电脑自动调整,换单自动,快速,准确,稳定。

*平带式吊篮堆码平台,电脑控制升降,堆码平稳、整齐。

*电脑自动控制纸板横向输出,堆码达到设定数量时自动横排出纸。

*出纸侧标配接纸架,方便打包,码垛。

*堆码长度:300-1600mm。

*堆码高度:300mm。

*设计速度:150m/min、200m/min。

*幅宽:1800mm、2200mm。

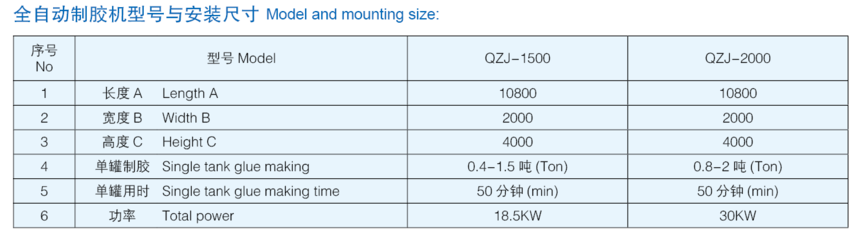

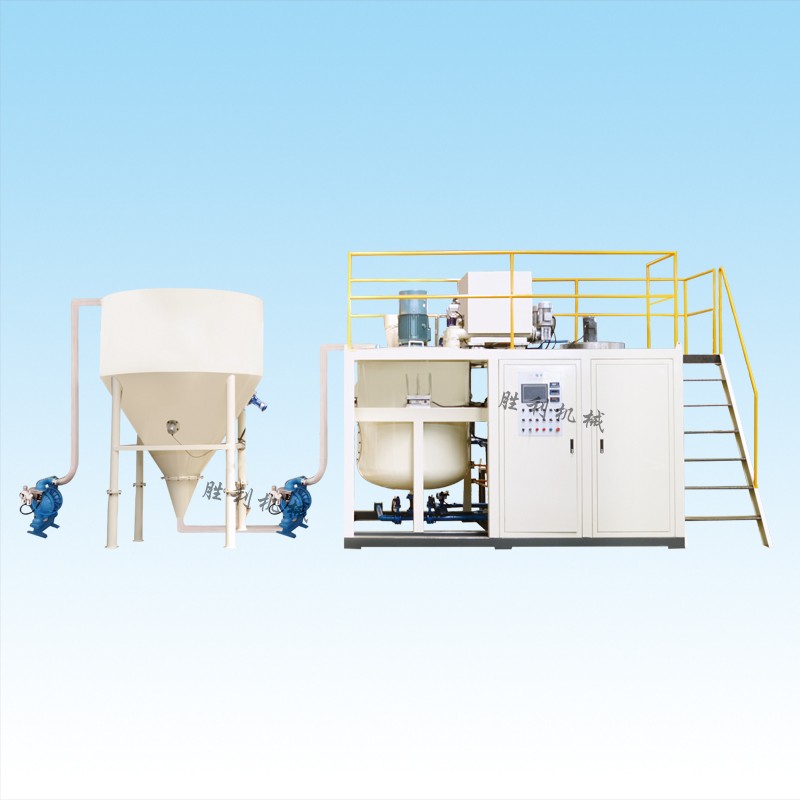

全自动制胶系统

机器介绍:

该设备是将制胶工艺全程自动化控制,可根据工艺、原材料以及天气的变化选择配方,

具有在线粘度检测系统,该设备广泛适用于国内外各大中小型瓦楞纸板生产厂家。

功能介绍:

1.本设备适用于一步法、二步法全自动制胶。

2.胶水制作过程全程自动化,避免人为因素影响。

3.确保胶水品质,提高生产效率,降低原纸损耗。

4.精.准称重模块结合PLC程序控制,确保配方准确和物料精.准投放。

5.操作简单,普通员工经简单培训后即可熟练操作。

6.多配方存储,可根据季节、天气和纸质因素选择制胶配方。

7.在线粘度控制系统。

8.废水再利用,节能环保。

9.自动选择配方,操作更加方便。

10.粉体泵输送淀粉,占地面积更小。

11.自动供胶,保证用胶不断胶。
