首页 >> 产品介绍 >>印刷机系列 >>GYK系列高速水墨瓦楞纸板印刷开槽模切机 >> GYK系列高速水墨瓦楞纸板印刷开槽模切机
详细说明

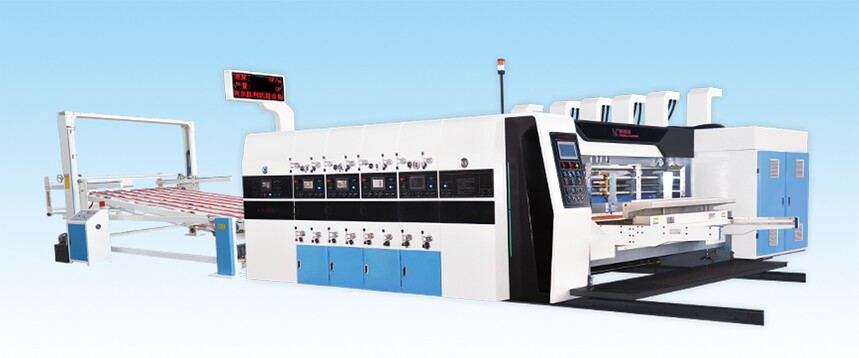

GYK系列高速水墨瓦楞纸板印刷开槽模切机

收藏
商品说明



功能与特点:

1、整机主要电器均采用法国施耐德产品。

2、采用前缘式送纸系统。

3、采用斜齿传动,齿轮经高频淬火,磨齿而成。

4、所有辊轴镀铬,增强硬度。

5、齿轮采用喷淋式循环润滑。

6、采用PLC、触摸屏多功能控制,采用变频控制

   器,精.确可靠。

7、自动归零,自动对版。

8、模块设计,多色印刷机组任意组合。

9、版辊横移采用电脑PLC控制。

10、刀模辊、软辊采用国际标准尺寸,通用性强,任何地方可购买到合适的模版及胶垫。

11、可选配单刮刀系统。

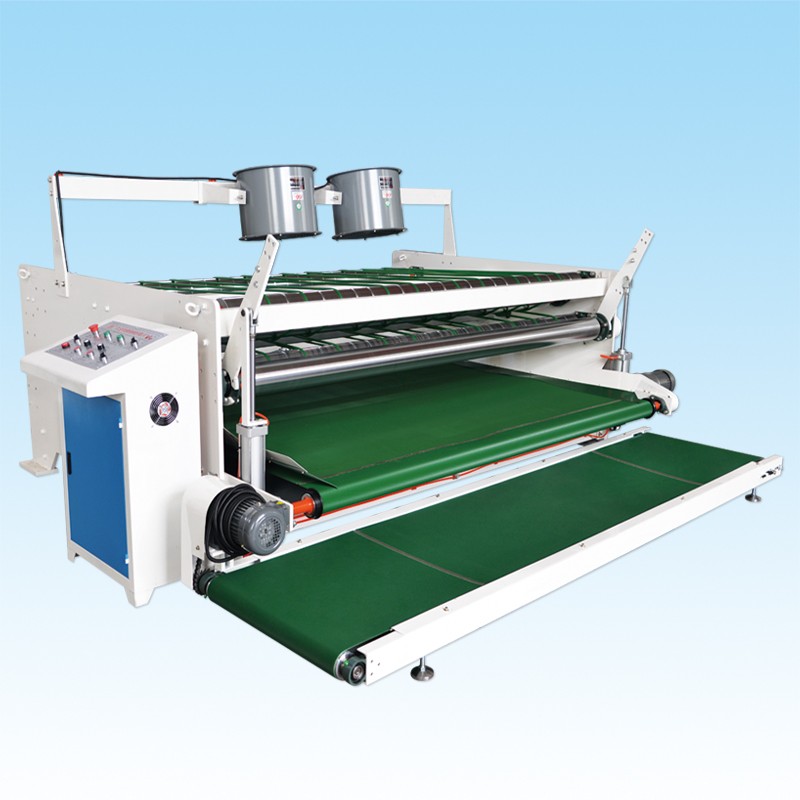

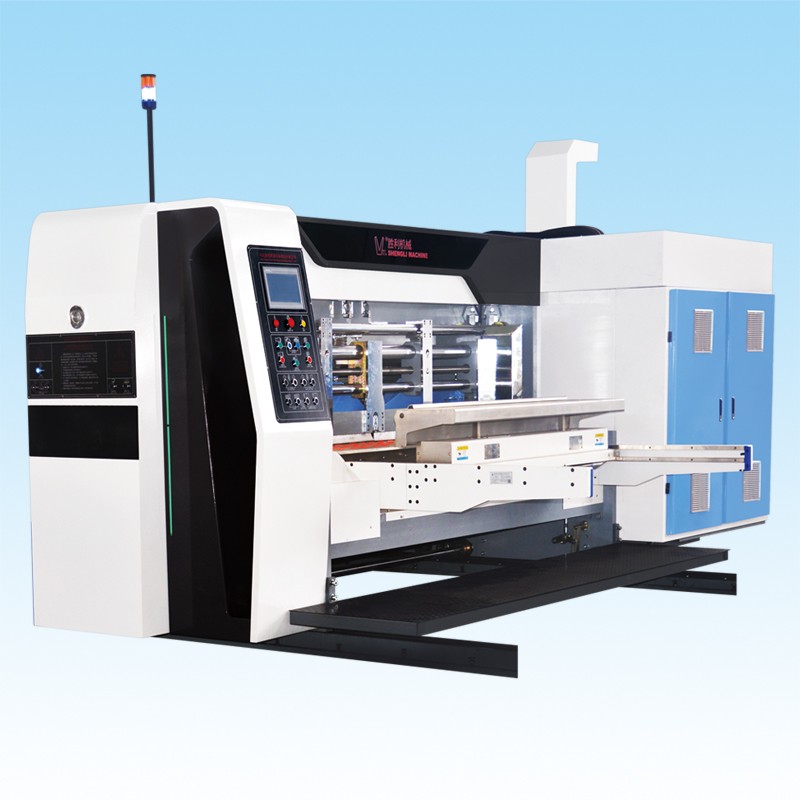

前缘送纸部

1、采用三轴前缘送纸,送纸更准确,薄而弯曲纸板容易送入。

2、可连续或隔张送纸(有计数器)。

3、电动控制机台离合,附警铃,行进时持续响铃警示,确保操作人员人身安.全。

4、主机电机启动保护装置。(机台未固锁时,主机无法启动运转)。

5、分离电机启动保护装置。(机台固锁后,无法启动分离电机)

6、可调整送纸行程,减轻送纸胶辊压力。

7、除尘装置,毛刷和风机可清除纸板表面灰尘及纸屑。

8、左右侧挡板电动控制。

9、后托纸台前后上下均为电动调整。

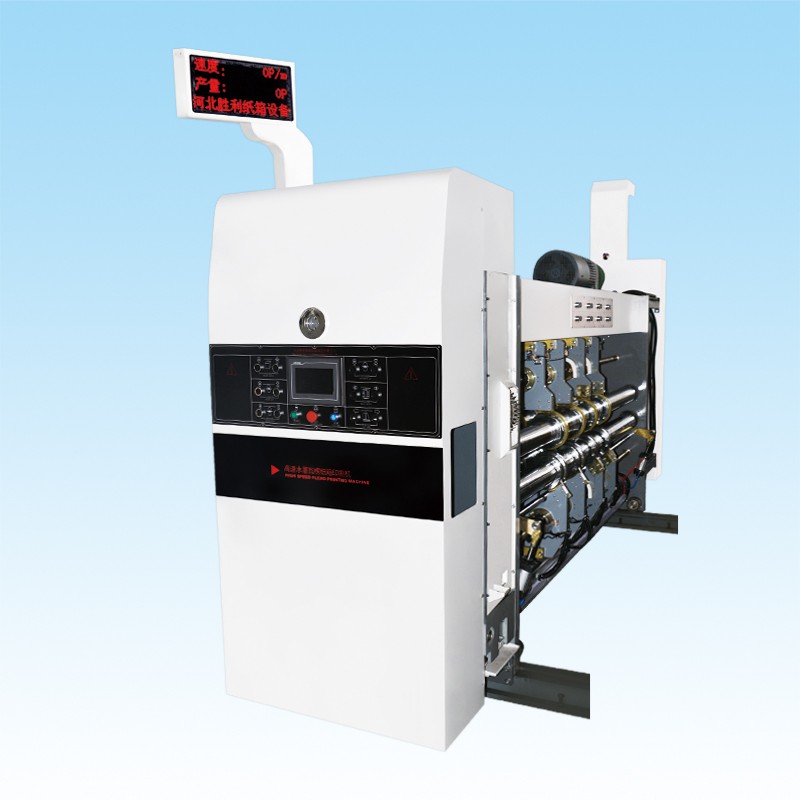

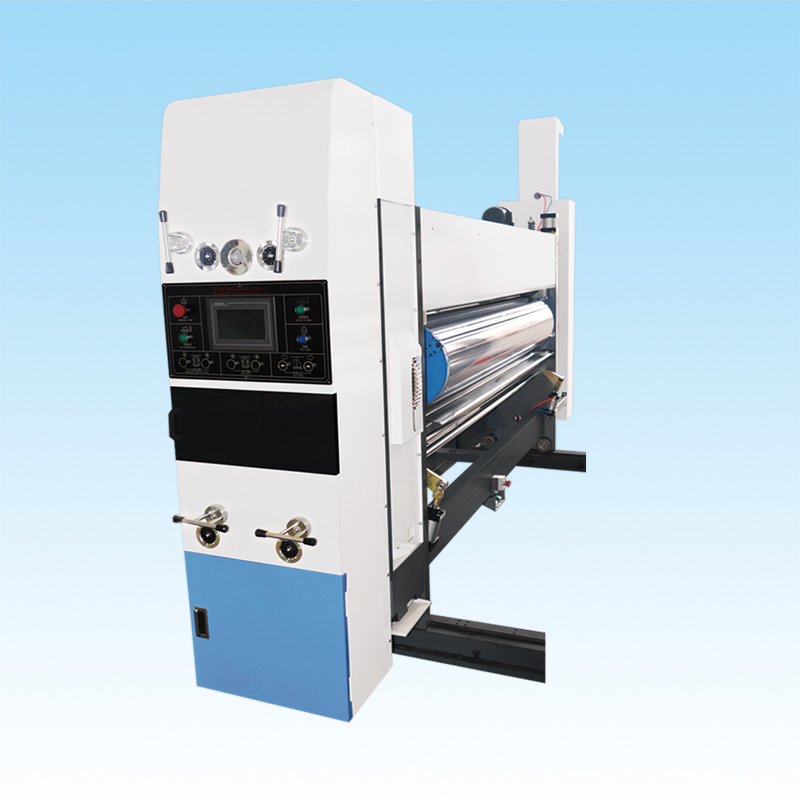

印  刷  部

印刷部功能:

1、印刷辊及压印辊均采用钢材,表面研磨,镀硬铬。

2、动平衡校正,运转平稳。

3、装卸印刷版,脚踏开关电动控制正反转。

4、印刷压辊间隙手动调整,刻度盘显示。

5、相位调整机构,行星式齿轮结构。

6、印刷相位采用PLC、触摸屏控制及电动数字式360度调整自动对版,自动归零,高速调相位。

7、印刷相位固定装置,采用气压式刹车机构。当机台分离或调整相位时,

刹车机构限制机台转动,保持原有齿轮位置固定点。

8、印刷辊横向调整距离共20mm。

9、橡胶辊:钢管表面包裹耐磨橡胶。橡胶辊中高特殊研磨,传墨效果好。

10、钢质网纹辊:钢管表面研磨,挤压网纹、镀硬铬。

11、设有墨辊自转电机,防止主机停止时水墨干涸。

12、可选配单刮刀系统。












开  槽  部

开槽部功能:

1、开槽相位调整机构,行星式齿轮构造。

2、开槽相位采用PLC、触摸屏控制及电动数字式360度调整(运转、停止均可调整)。

3、压线轮间隙手动调整,刻度盘显示调整数据。

4、开槽刀座间隙手动调整,刻度盘显示调整数据。

5、开槽刀宽度7.0mm,合金钢材质,经热处理后刃磨,锯齿形开槽刀。

双片式修边刀,刀口锋利,使用寿命长。

※电脑型:开槽、压线间距四轴同步电动调整,纸箱高度四刀同步电动调整。

※普通型:开槽、压线间距插板式四轴同步手动调整,纸箱高度四刀同步手动调整。

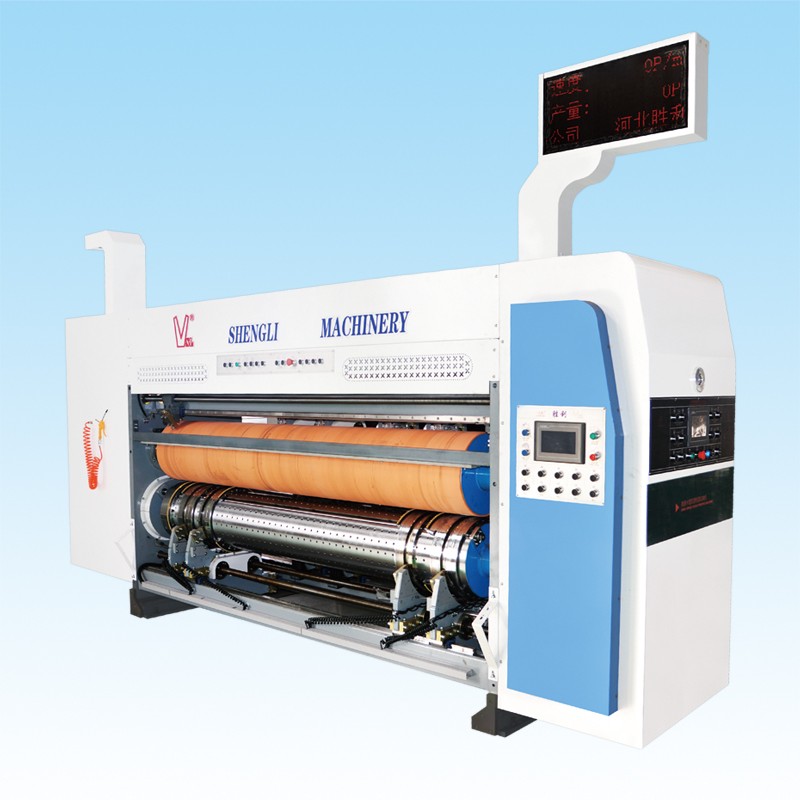

模  切  部

模切部功能:

1、模切相位、刀模辊的间隙均有电脑控制,即可显示又可设置。

2、胶垫辊采用机械式凸轮槽式移动(40mm)结构。

3、胶垫辊与刀模辊的间隙采用电动控制,停止送纸,软辊自动升起,工作时返回工作位置。

4、采用速差补偿装置无论胶垫直径如何改变,胶垫线速度自动跟踪补偿,无需人工调整。

5、磨损后的胶垫辊可以修复,保持胶垫表面的平整。

6、可选配免版开槽功能。

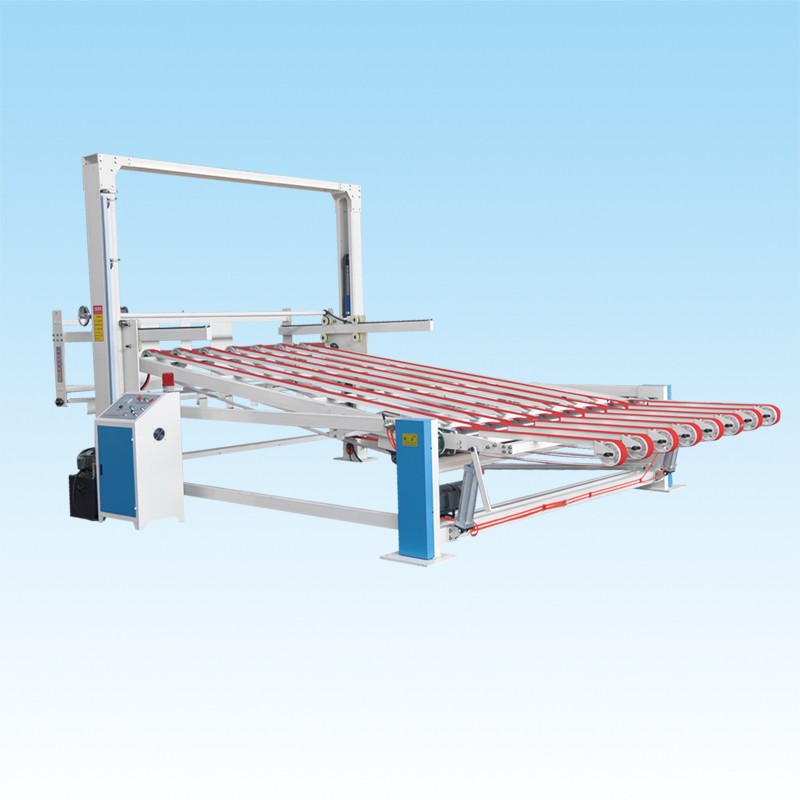

液压堆码机

堆码机功能:

1.接纸臂采用气压式操作、手动控制。

2.床台升降,液压站双液压缸带动,确保操作人员安.全。

3.堆码中,采用了平面皱纹爬坡皮带及钢带压紧装置,使堆叠顺序整齐。

4.抱纸器可任意调整抱纸器开口的宽度,具有分批堆积功能。

5.采用侧拍挡板,保证堆叠的纸板更整齐。

6.电器执行采用PLC编程控制,独立的操作电箱。

7.可选配振动清废和横向排废功能。

8.堆叠高度:1600mm。












商品参数
