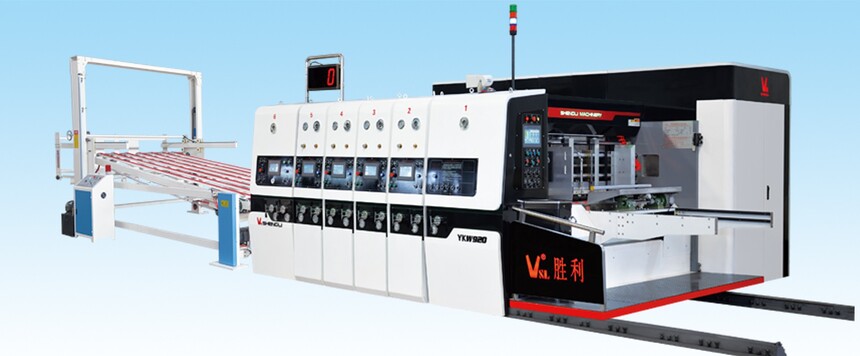

YKW系列高速水墨瓦楞纸板印刷开槽模切机

收藏
商品说明



功能与特点:

1、整机主要电器均采用法国施耐德产品。

2、采用前缘式送纸系统。(可选伺服式送纸系统)

3、采用直齿传动,齿轮经高频淬火,磨齿而成。

4、所有辊轴镀铬,增强硬度。

5、齿轮采用喷淋式循环润滑,并且设有油路平衡功能.

6、采用PLC、触摸屏多功能控制,采用变频控制器, 精.确可靠。

7、自动归零,自动对版。

8、模块设计,多色印刷机组任意组合。

9、版辊横移采用电脑PLC控制。

10、刀模辊、软辊采用国际标准尺寸,通用性强, 任何地方可购买到合适的模版及胶垫。

11、具有速差补偿装置,自动跟踪补偿胶垫滚筒的转速,保证纸箱与刀模的尺寸完全一致。




前缘送纸部

1、送纸部采用机械式前缘送纸系统。

2、三轴前缘送纸,送纸平稳,准确。

3、辅助吸风(7.5Kw),变频控制风量、压力的大小、以适应不同纸板的要求。

4、前挡板采用凸轮式机构,方便、适用,且可直观显示调整量。

5、送纸胶辊采用弹性、浮动机构。既保证了送纸的准确性。又可防止压坏纸板,

调整量手动控制、文本显示,准确、可靠。

6、后托纸架的高低及前后移动均有气动马达控制,方便快捷。

7、电动控制机台离合,附警铃,行进时持续响铃警示,确保操作人员安.全。











印刷部功能:

1、印刷部可选用单刮刀系统。该系统可以确保网纹辊网穴中的印墨转移到印版上,

能完全控制印墨的墨量,墨层稳定。使印刷线条更细、网点更高、印刷的图形更佳,维护保养方便。

2、所有辊轴都采用钢材,动平衡校正、镀硬铬、研磨而成。

3、印刷相位装置采用PLC、电动数字式360°调整。

4、版辊横移采用电动控制,横向调整距离20mm,可自动归中。

5、设有油墨监控系统,无油墨时先报警后停止送纸。

6、装卸印刷版,脚踏开关电动控制正反转。

7、传送辊、压印辊、胶辊、网纹辊的间隙调整采用自锁机构。

8、送纸轮采用快速移动机构,使调整更加快捷方便。











1690601835191095.jpg开  槽  部

开槽部功能:

1、采用单轴双刀开槽,先预压后压线,压线效果更佳,有利于粘箱后续设备的

   生产加工。

2、上压线轮外包裹优力胶,不会损坏纸板。

3、预压轮间隙、压线轮间隙、开槽刀间隙调整采用自锁机构。

4、开槽刀座的移动采用滚珠丝杠,寿命长,精度高。

5、压线轮、开槽刀座横移同步调整,PLC控制。

6、开槽刀宽8mm,采用合金钢材质。经热处理、韧磨后,刀口锋利、使用寿命长。












1690601922412962.jpg模  切  部

模切部功能:

1、模切相位、刀模辊的间隙均有电脑控制,即可显示又可设置。

2、胶垫辊采用机械式凸轮槽式移动(40mm)结构。

3、胶垫辊与刀模辊的间隙调整采用电动控制,停止送纸,软辊自动升起,

工作时返回工作位置。

4、采用速差补偿装置无论胶垫直径如何改变,胶垫线速度自动跟踪补偿,

无需人工调整。

5、磨损后的胶垫辊可以修复,保持胶垫表面的平整。

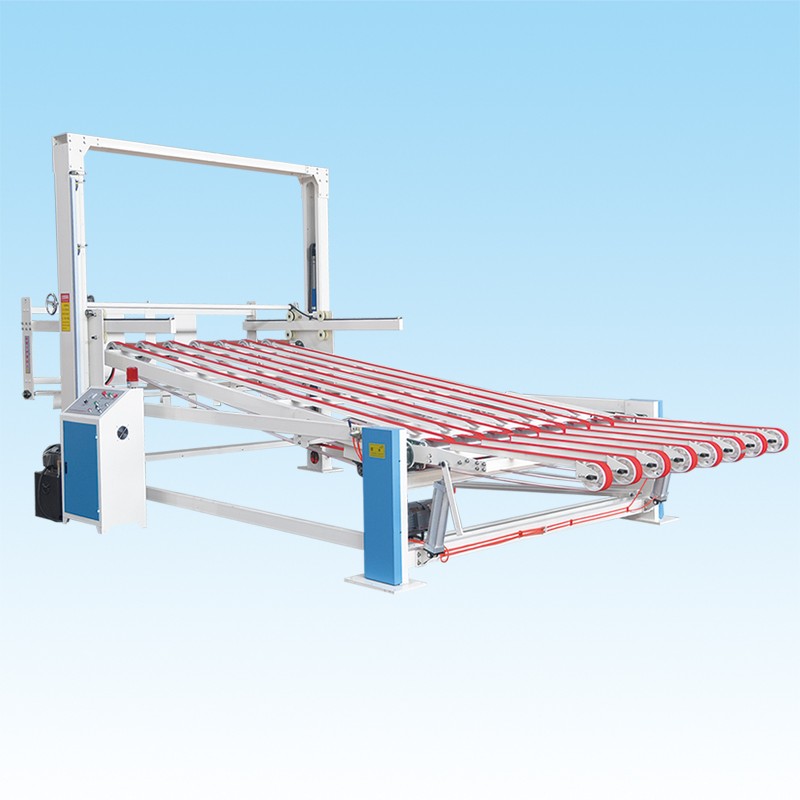

1690602001992798.jpg液压堆码机

堆码机功能:

1.接纸臂采用气压式操作、手动控制。

2.床台升降,液压站双液压缸带动,确保操作人员安.全。

3.堆码中,采用了平面皱纹爬坡皮带及钢带压紧装置,使堆叠顺序整齐。

4.抱纸器可任意调整抱纸器开口的宽度,具有分批堆积功能。

5.采用侧拍挡板,保证堆叠的纸板更整齐。

6.电器执行采用PLC编程控制,独立的操作电箱。

7.可选配振动清废和横向排废功能。

8.堆叠高度:1600mm。
