YKW/GYK系列高速水墨瓦楞纸板印刷开槽模切机

收藏
商品说明



功能与特点:

功能与特点:

1、整机主要电器均采用法国施耐德产品。

2、采用前缘式送纸系统。

3、采用斜齿传动,齿轮全部高频淬火,磨齿而成。

4、齿轮采用喷淋式循环润滑,并设有油路平衡功能。

5、采用变频电机驱动,在一定范围内任意调整速度变频。

6、印刷、开槽、模切电动相位调整机构,行星式齿轮构造360°调整(运转、停止均可调整),分辨率0.2毫米。

7、模块设计,多色印刷机组任意组合。

8、每组设有触摸屏控制。



前缘送纸部

1、采用前缘送纸,送纸更准确。

2、可连续或隔张送纸(有计数器)。

3、电动控制机台离合,附警铃,行进时持续响铃警示,确保操作人员人身安.全。

4、主机电机启动保护装置。(机台未固锁时,主机无法启动运转)。

5、分离电机启动保护装置。(机台固锁后,无法启动分离电机)。

6、可调整送纸行程,减轻送纸胶辊压力。

7、除尘装置,毛刷和风机可清除纸板表面灰尘及纸屑。

8、后挡板、左右挡板均采用电动控制。

9、具有拍齐功能。














印  刷  部

印刷部功能:

1、印刷辊及压印辊均采用钢材,表面研磨,镀硬铬。

2、所有传动轴均动平衡校正,运转平稳。

3、装卸印刷版,脚踏开关电动控制正反转。

4、配置缺墨报警功能。

5、相位调整机构,行星式齿轮结构,电动数字式控制。

6、印刷相位固定装置,采用气压式刹车机构。当机台分离或调整相位时,刹车机构限制机台转动,

保持原有齿轮位置固定点。

7、橡胶辊:钢管表面包裹耐磨橡胶。橡胶辊中高特殊研磨,传墨效果好,可选配刮刀系统。

8、着墨辊采用高精度硬铬耐磨网纹辊。

9、设有墨辊自转电机,防止主机停止时水墨干涸。

10、版辊横向移动采用电动调整。

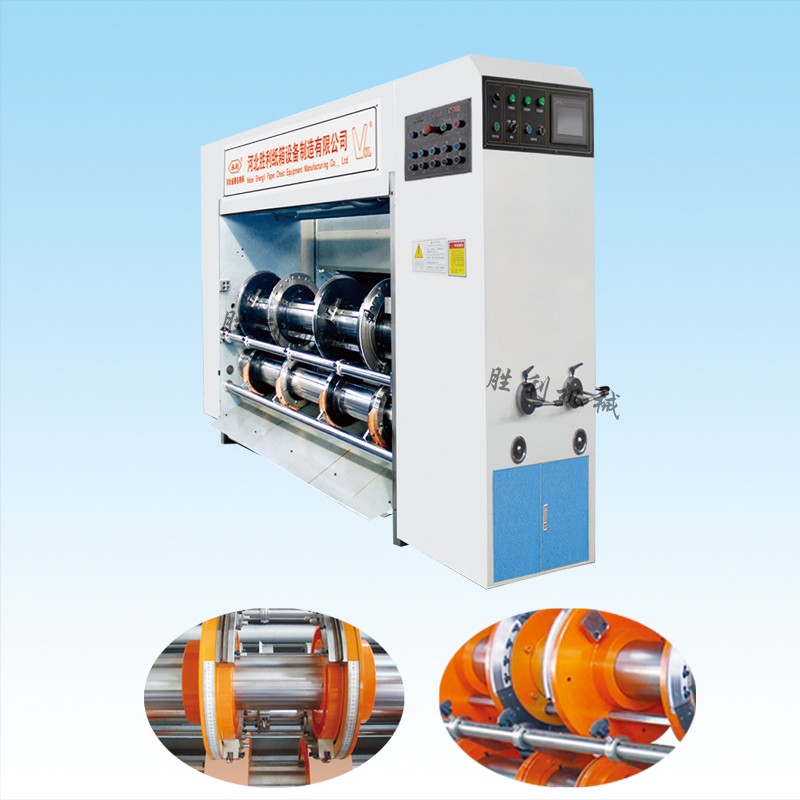

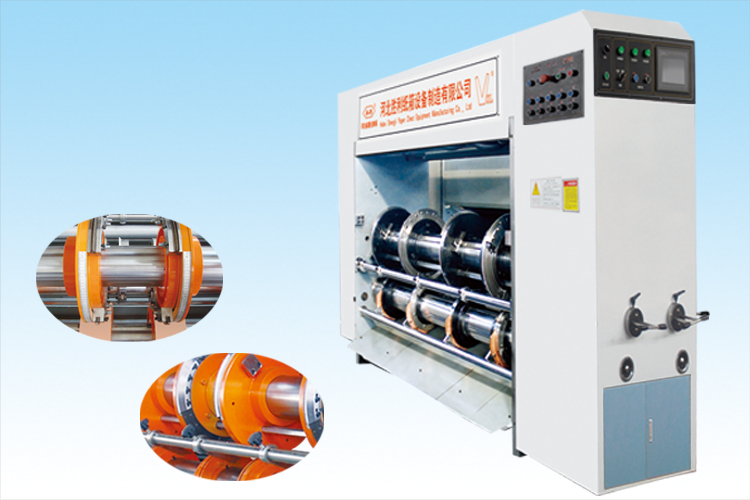

开  槽  部

开槽部功能:

1、开槽相位调整机构,行星式齿轮构造,电动数字式控制。

2、开槽、压线间距插板式四轴同步手动调整,纸箱高度四刀同步手动调整。

3、开槽刀宽度7.0mm,合金钢材质,经热处理刃磨,锯齿形开槽刀。

双片式修边刀,刀口锋利,使用寿命长。

4、开槽部可选配打孔、打扣手装置。

5、可选配四联模切部。

6、可选配电脑PLC调整纸箱尺寸。

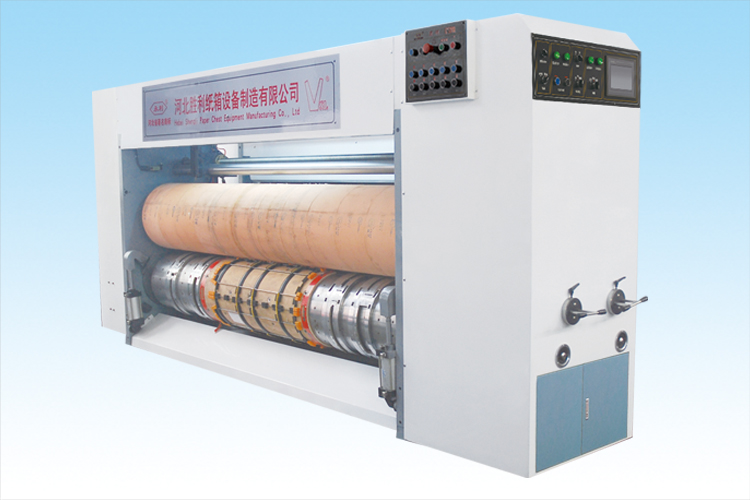

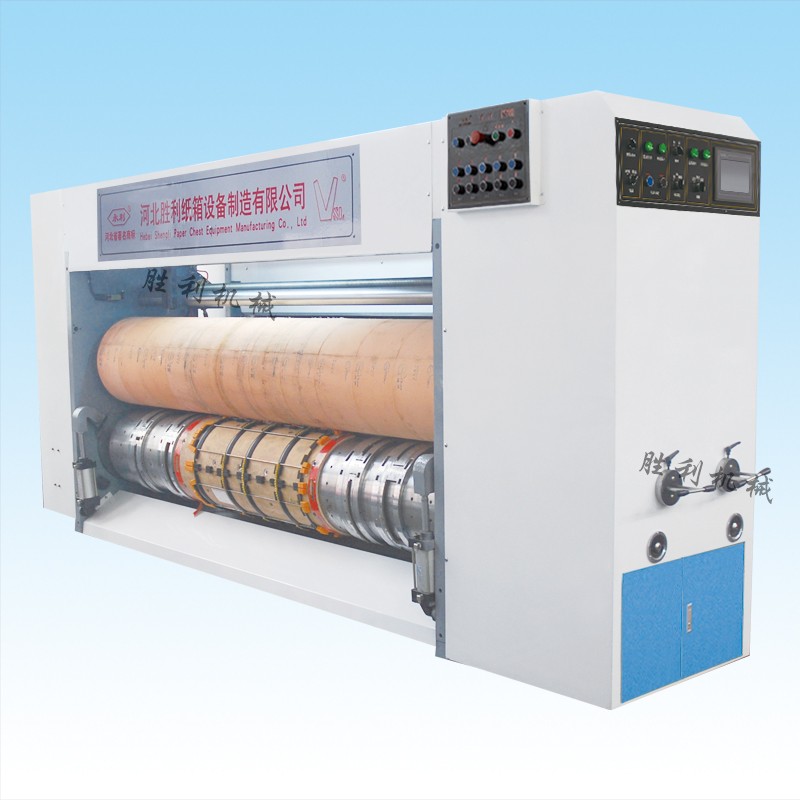

模  切  部

模切部功能:

1、胶垫辊采用机械式凸轮槽式移动(40mm)结构。

2、胶垫辊与刀模辊的间隙采用电动控制,停止送纸,软辊自动升起,工作时返回工作位置。

3、采用速差补偿装置无论胶垫直径如何改变,胶垫线速度自动跟踪补偿,无需人工调整。

4、磨损后的胶垫辊可以修复,保持胶垫表面的平整。

5、可选配免版开槽功能。

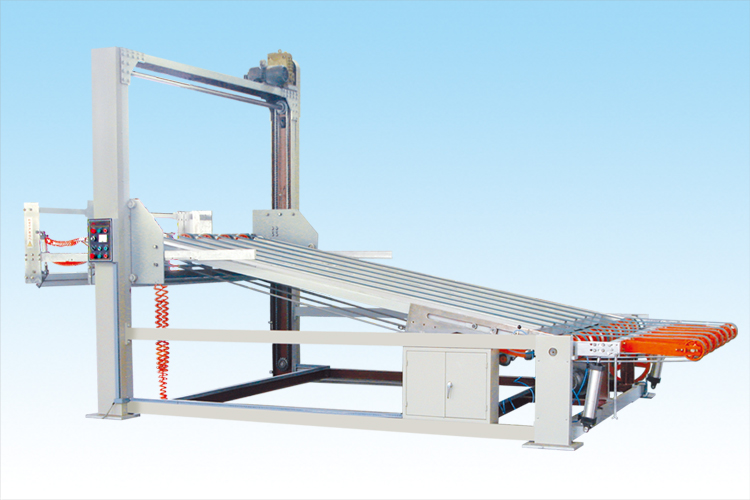

堆  叠  部

堆码机功能:

1.接纸臂采用气压式操作、手动控制。

2.床台升降,液压站双液压缸带动,确保操作人员安.全。

3.堆码中,采用了平面皱纹爬坡皮带及钢带压紧装置,使堆叠顺序整齐。

4.抱纸器可任意调整抱纸器开口的宽度,具有分批堆积功能。

5.采用侧拍挡板,保证堆叠的纸板更整齐。

6.电器执行采用PLC编程控制,独立的操作电箱。

7.可选配振动清废和横向排废功能。

8.堆叠高度:1600mm。
